Вентиляция производственного цеха в Алматы: нормы СП РК, расчёт и цены от завода
Чем вентиляция цеха отличается от обычной вентиляции
Когда говорят о вентиляции офиса или торгового центра — речь идёт об одной задаче: подать свежий воздух и убрать CO₂. В производственном цеху задач сразу несколько, и они принципиально другие:
- Удаление тепловых излишков — промышленные печи, прессы, компрессоры могут выделять сотни киловатт тепла. Без мощной вентиляции температура в цеху летом в Алматы достигает 45–50°C.
- Контроль вредных веществ — сварка, покраска, химическое производство, деревообработка — каждый вид производства имеет свои специфические выделения. Задача вентиляции — удерживать концентрацию ниже ПДК.
- Пожаро- и взрывобезопасность — при работе с легковоспламеняющимися веществами вентиляция должна предотвращать накопление взрывоопасных концентраций паров.
- Комфорт рабочих мест — по нормам СП РК температура воздуха на рабочем месте в цеху не должна превышать допустимых значений даже при максимальной нагрузке оборудования.
Именно поэтому нельзя просто взять норму кратности воздухообмена и подобрать вентилятор. Вентиляция производственного цеха всегда считается индивидуально — под конкретное оборудование и технологический процесс.
Нормативная база для промышленных объектов в Казахстане
- СП РК 4.02-101-2012 — отопление, вентиляция и кондиционирование зданий
- СанПиН РК 2.2.3 — санитарные нормы для производственных помещений
- ГОСТ 30494 — параметры микроклимата в помещениях
- СП РК 2.02-101-2013 — пожарная безопасность (взрывопожароопасные производства)
- ПБ 09-540 — правила безопасности для взрывопожароопасных производств
Нормы воздухообмена для производственных цехов по СП РК
В отличие от офисов, для производства нет единой таблицы кратностей. Воздухообмен считается исходя из конкретных условий. Вот ориентировочные значения:
| Тип производства | Кратность, об/ч | Особенности | Тип вентиляции |
|---|---|---|---|
| Механообработка (металл) | 5–8 | Охлаждающие жидкости, масляный туман | Общеобменная + местная |
| Сварочный цех | 8–15 | Сварочные аэрозоли, CO, озон | Местная + общеобменная |
| Покрасочный цех | 10–20 | Пары растворителей, ЛКМ | Взрывозащищённая вытяжка |
| Деревообработка | 8–12 | Древесная пыль, опилки | Аспирация + общеобменная |
| Пищевое производство | 4–8 | Пар, запахи, влажность | Приточно-вытяжная |
| Литейный цех | 10–20 | Высокая температура, газы | Аэрация + местная |
| Фармацевтическое производство | 15–20 | Чистые помещения, HEPA-фильтры | Ламинарная подача |
| Склад с погрузчиками | 6–10 | Выхлопы техники, CO | Механическая + датчики CO |
Стоимость вентиляции производственного цеха в Казахстане
Один из самых частых вопросов который нам задают — сколько это стоит? Приведу реальные ориентиры по оборудованию от завода Ecovents в Алматы:
| Площадь цеха | Тип производства | Стоимость оборудования | Срок поставки |
|---|---|---|---|
| до 500 м² | Лёгкое производство | от 5–10 млн тг | 14–21 день |
| 500–1500 м² | Механообработка, сборка | от 10–25 млн тг | 21–30 дней |
| 1500–3000 м² | Сварка, покраска | от 25–50 млн тг | 30–45 дней |
| от 3000 м² | Крупное производство | от 50 млн тг | по договору |
| Любая площадь | Чистые помещения / фарма | по проекту | по договору |

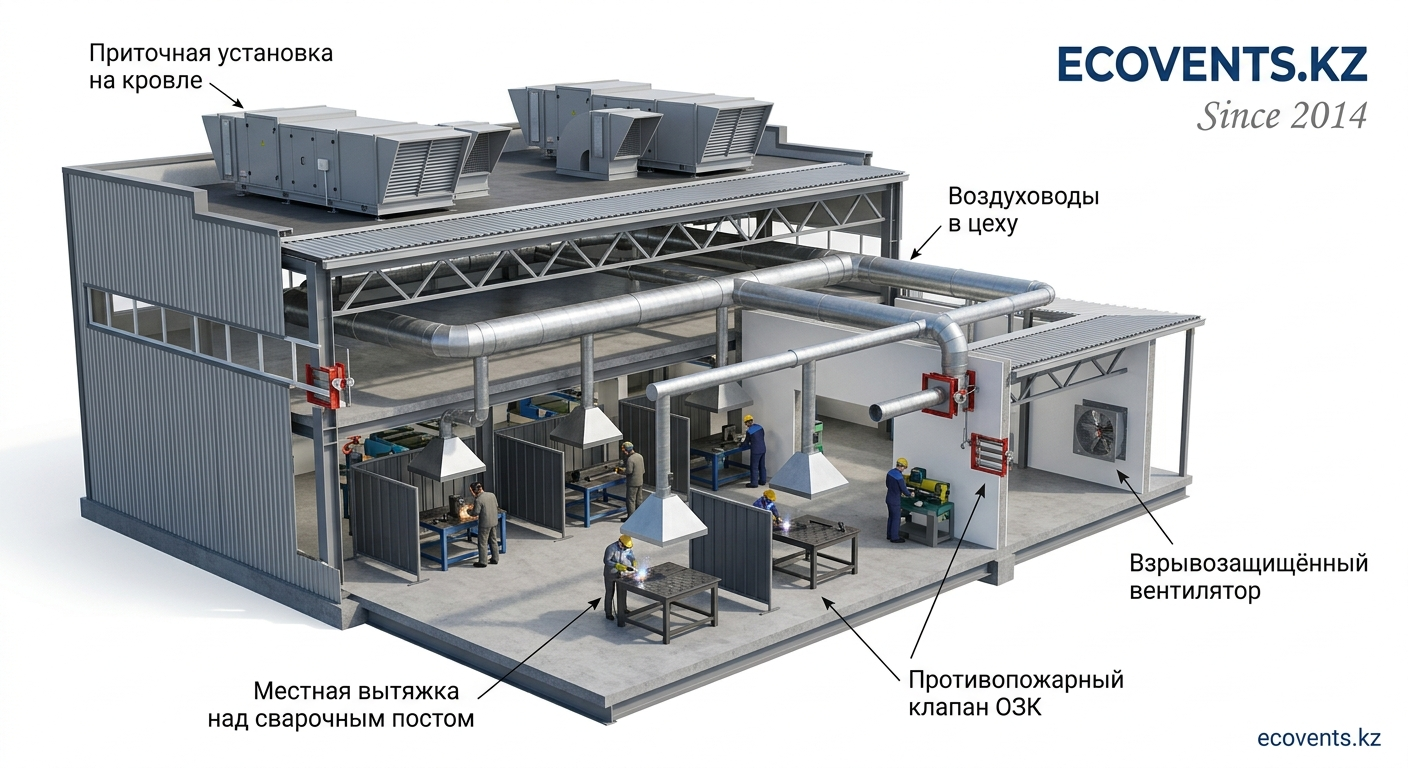

Три основных системы вентиляции цеха
Общеобменная приточно-вытяжная вентиляция
Основа любого цеха. Обеспечивает нормируемые параметры воздуха во всём объёме помещения: температуру, влажность, концентрацию CO₂. Без неё невозможно выполнить требования СанПиН РК.
- Крышные и осевые вентиляторы
- Приточные установки с калорифером
- Аэрационные фонари для крупных цехов
Местная вытяжная вентиляция
Захватывает вредности прямо у источника — у сварочного поста, над ванной химического травления, над покрасочной камерой. Эффективнее общеобменной в 5–10 раз при тех же энергозатратах.
- Вытяжные зонты и бортовые отсосы
- Встроенная вытяжка в рабочих столах
- Передвижные вытяжные агрегаты
Противопожарная вентиляция
Для взрывопожароопасных производств — обязательна. Клапаны ОГК на всех воздуховодах, взрывозащищённые вентиляторы, система дымоудаления. Без неё объект не пройдёт пожарную экспертизу.
- Клапаны ОГК/ОЗК EI 60/90
- Взрывозащищённые вентиляторы (Ех)
- Клапаны дымоудаления КДУ
Особенности вентиляции для разных типов производств
Сварочный цех
Сварочный аэрозоль содержит оксиды марганца, хрома, никеля — вещества первого и второго класса опасности. При дуговой сварке на одном посту выделяется до 40 г/ч аэрозоля. Местная вытяжка у каждого поста — не рекомендация, а обязательное требование СанПиН РК. Общеобменная вентиляция сварочного цеха рассчитывается на разбавление остаточных концентраций.
Покрасочный цех
Пары растворителей в покрасочных камерах образуют взрывоопасную смесь при концентрации выше нижнего предела воспламенения. Вентиляция покрасочного цеха — только во взрывозащищённом исполнении (группа Ex). Скорость воздуха в рабочей зоне камеры — не менее 0,3–0,5 м/с от оператора к фильтру.
Пищевое производство
Здесь на первом месте — не вредности, а микробиологическая чистота. Приточный воздух фильтруется минимум до класса F7, в цехах готовой продукции — HEPA. Температура и влажность поддерживаются в строгих диапазонах. Воздуховоды — из нержавеющей стали с возможностью мойки CIP.
Деревообрабатывающий цех
Древесная пыль горюча и взрывоопасна. Аспирационная система собирает опилки и стружку от каждого станка — это и пожарная безопасность, и санитария одновременно. Общеобменная вентиляция работает на удаление мелкодисперсной пыли, которую не захватила аспирация.
Аэрация — бесплатная вентиляция для больших цехов
Для цехов высотой от 6 метров с значительными тепловыделениями часто применяется аэрация — естественная вентиляция через фонари в кровле и проёмы в стенах. Горячий воздух поднимается вверх и выходит через фонари, холодный приток идёт снизу через открытые проёмы.
Аэрация не требует электроэнергии и практически не нуждается в обслуживании. Но она работает только при достаточном перепаде температур — зимой хорошо, летом в Алматы при +40°C снаружи тяга слабеет. Поэтому аэрацию обычно комбинируют с механической вентиляцией.
Как проходит проектирование вентиляции цеха
Расскажу как это работает у нас — чтобы вы понимали что ожидать:
- Техническое задание — вы описываете производственный процесс: что производится, какое оборудование работает, сколько людей, температурный режим. Чем подробнее — тем точнее расчёт.
- Обследование объекта — для действующих производств инженер выезжает на объект, замеряет температуру, берёт пробы воздуха если нужно.
- Расчёт воздухообмена — по тепловыделениям, по ПДК вредных веществ, по нормативной кратности. Берётся наибольшее значение.
- Подбор оборудования — вентиляторы, воздуховоды, противопожарные клапаны, местные отсосы. Всё от завода Ecovents с документацией.
- Проект и экспертиза — рабочая документация для монтажа и прохождения госэкспертизы.
